生益电子高精密度PCB项目拟落户井冈山,对接5G投资建设需求

时间:2018-11-6  来源:刘翔电子研究  编辑:
字号:

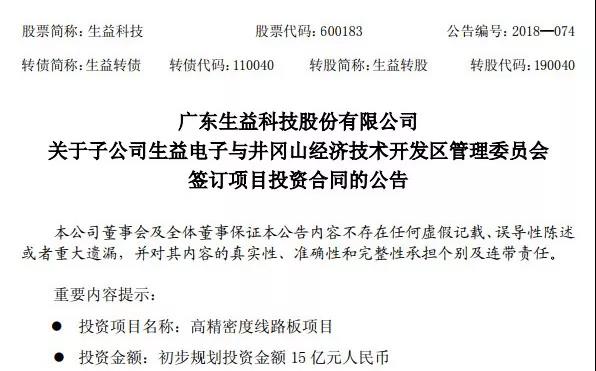

     生益科技(600183)10月27日公告称,子公司生益电子股份有限公司(以 下称“生益电子”)将万江产能转移选址在江西省吉安市井冈山经济技术开发区, 投资高精密度线路板项目,初步规划项目投资规模为 15 亿元人民币。


     公告还称,生益电子于10月26日与井冈山经济技术开发区管理委员会签订了《高端印制电路板生产项目投资合同》,拟在井冈山经济技术开发区购买约 179 亩工业用地的土地使用权,投资建设高精密度线路板项目。初步规划投资金额 15 亿元人民币, 主要研发、生产应用于通讯网络、服务器及其他领域的高精密度电路板。

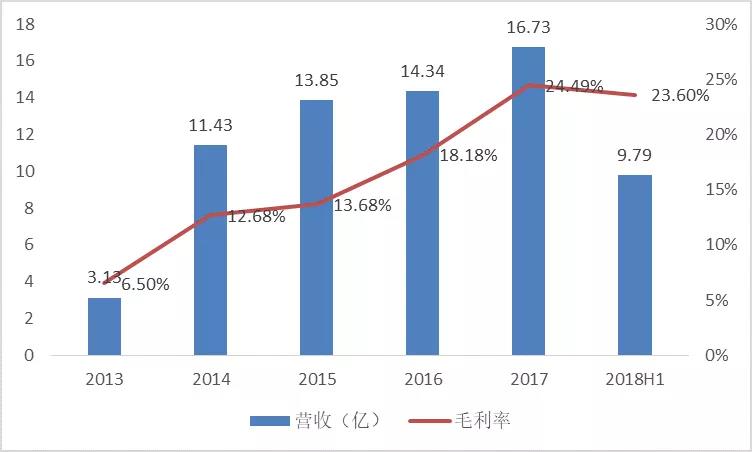

     生益电子是以HDI、数通设备PCB为特色的内资企业:2013-2017年,生益电子营收从3.13亿元提升到16.73亿元。2017年生益电子在整个大陆内外资PCB企业中营收排名第33位,在内资企业中排名第17位。

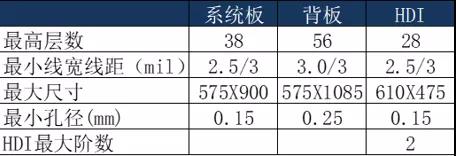

    在技术能力方面,根据公司2016年更新的信息,其普通系统板可以做到最高38层、背板58层、HDI28层,这在内资企业中处于领先水平,仅次于深南电路、沪电股份、崇达技术等企业,但目前公司的最高层数已经与该等企业相近。

    在线宽线距方面,公司各产品线均可以达到2.5密尔左右,这在业内是一流水平,可以达到普通智能手机HDI主板的要求。


    可以看出,技术上生益电子是一家以HDI精细化线路为专长的中高端产品供应商,同时可生产通信设备用高多层背板。该等技术储备非常适合未来PCB的线路精细化、通信设备大规模建设的趋势。

    在产能方面,生益电子有两个工厂,广东万江厂区是老厂区,2012年走了技改升级,目前产能约25万平米/年,东城厂区2014年投产,目前产能约80万平米/年。

    投资江西可进一步扩大公司产能,对接5G投资建设需求。此次投资计划总金额15亿元人民币,按照PCB行业惯例,项目产值/投资额在2-3之间,预估产值或可达到30亿元,考虑新时代通信下产品均价将有1.5-2倍的提升,且万江厂区的产能后续也会转移至井冈山开发区,据此可预估项目新增产能或可达100万平米(券商测算值,分期进行,还需后续可行性验证披露)。

    根据现有披露,目前公司已经和当地政府签订投资合同,拟在井冈山经济技术开发区购买约179亩工业用地,后续:

    自合同签订之日起 90 日内在井冈山经济技术开发区办理工商、税务登记,依法取得法人营业执照;

    在取得土地使用权后,180日内开工建设(主体工程基础开挖为标志),自开工之日起 24 个月内竣工并投产。

    也就是说,假如按各计划时间段中值预测(45天内取得营业执照、90天内开工,12个月建成)该项目一期最快可以在2020年Q1投产,考虑到项目产品为通讯网络、服务器及其他领域的高精密度电路板,和5G通信基站、手机、物联网设备需求高度相关,因此该投产时间点正好可以迎合5G投资建设、下游消费催生的PCB需求。
